物理接地模块时为了适应现代电气、通信、微电子设施接地研制的,具有物理降阻剂特性,无毒、无腐、无环境污染,已用于各个接地领域。
该物理接地模块为高效低电阻物理接地模块,采用经防腐处理的金属支架为电极芯,以高导电石墨粉和含电解质导电物的硅酸盐为主要原料,再经高压压制成型,最后经陈化处理的无机接地体。
具有物理降阻剂同等降阻效果,且施工更为方便。远优于钢铁接地体的效果,其原因在于金属电极与高铝硅酸盐形成高致密层,可防止包括海水在内的一切腐蚀介质的侵蚀。复合降阻层为非金属物理导电物,当水分充足时,电解液使模块表面浸润,增加与土壤有效接触面,使接触电阻减小,有利于泄流降阻;当干旱无水时物理性导电物仍发挥其降阻效果,而钢材接地体无此特性也没有很好的抗腐蚀能力。

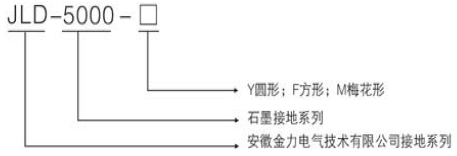

产品选型
产品参数
序号 | 产品规格 | 外形 | 规格尺寸(mm) | 模块长度(mm) | 重量(kg) |
1 | JLD-5000Y | 圆柱形 | Φ150x800 | 1200 | 50 |
2 | JLD-5000F | 方形 | 500 x 400x60 | / | 22 |
3 | JLD-5000M | 梅花形 | Φ250x1000 | 1000 | 50 |
电阻率实验 | P≤0.1Ω.M |
物理性参考实验 | 失水实验P≤0.1Ω.M 冷热循环实验P≤0.1Ω.M 水浸泡实验P≤0.1Ω.M |
冲击电流耐受实验 | △R%≤10% |
工频电流耐受实验 | △R%≤10% |
酸碱度测量实验 | PH=8-12 |
模块内金属接地体腐蚀实验 | 平均腐蚀率≤0.3mm/年 |
